Автоматическая линия окраски и сушки литых заготовок SPK

ОПИСАНИЕ ПРОЕКТА

Автоматизированная линия окраски и сушки литых заготовок

Промышленное оборудование для окраски тяжелых отливок большой площади в условиях непрерывного производства. Комплекс полностью автоматизирует процесс — от пылеудаления до охлаждения — и обеспечивает стабильное качество покрытия от смены к смене. Нагрузка на персонал минимальна: оператор фиксирует заготовку на траверсе цепного конвейера и снимает её уже высушенной и остывшей.

Комплекс рассчитан на трехсменный режим работы и способен обрабатывать до 390 м² поверхности за смену. Основной рабочий контур формируют два робота, а для исключения простоев предусмотрены посты ручного докрашивания.

Назначение и функциональный цикл

Линия объединяет в единый непрерывный поток семь технологических операций:

• Обдув заготовок от пыли перед нанесением покрытия.

• Роботизированное или ручное нанесение однослойных вододисперсионных ЛКМ.

• Технологическая выдержка для растекания краски.

• Конвективная сушка покрытия при температуре +90 °C.

• Принудительное охлаждение отливок.

• Межоперационная транспортировка цепным конвейером.

• Автоматический возврат пустых траверс.

Производительность и основные параметры

• Производительность: до 390 м² за смену (порядок 122 траверс).

• Годовой объем (расчетный): около 265 тыс. м² при графике в 3 смены по 7 часов (коэффициент загрузки 0,88, 227 рабочих дней в год).

• Характеристики конвейера: цепной подвесной тип (SPK-CS-125), расчетная скорость 1,4 м/мин.

• Способ нанесения и материалы: однослойное нанесение вододисперсионных ЛКМ (типа Уникор-К) двумя роботами; ручной режим используется в качестве резервного.

• Временные режимы: растекание в закрытом тоннеле — около 14 минут; сушка — около 17 минут; охлаждение — до температуры 30–40 °C.

Маршрут изделия по линии

1. Установка: оператор навешивает деталь на траверсу (опционально доступна установка гидравлического подъемника для тяжелых отливок).

2. Обдув: пылеудаление в тоннеле с двумя контурами производительностью по 6 000 м³/ч.

3. Окраска: обработка в двухсекционной камере. Первая секция — роботы (около 2,5 мин), вторая — зона ручного докрашивания оператором (около 1,5 мин).

4. Растекание: выдержка в закрытом тоннеле (около 14 мин) с подъемом изделия на второй уровень.

5. Сушка: конвективная обработка при +90 °C в камере второго уровня (около 17 мин).

6. Охлаждение: прохождение через тоннель принудительного обдува с выходом детали при температуре 30–40 °C.

7. Снятие: демонтаж готовой детали оператором.

8. Возврат: транспортировка пустой траверсы на исходный пост.

Номенклатура обрабатываемых изделий

Линия спроектирована под литые заготовки массой от 50 до 150 кг, габаритами до 1 350 × 500 × 500 мм и площадью окраски одной детали 0,76–3,2 м².

Типовые детали: картеры редукторов, корпуса, ступицы, барабаны, элементы мостов, рукава и поворотные кулаки. Габариты камер и технологические режимы могут адаптироваться под задачи конкретного производства.

Техническое устройство модулей

Окрасочная камера SPK-SB-5.3.3 Проходная обитаемая двухсекционная камера (габариты 5 000 × 2 700 × 3 000 мм) из сэндвич-панелей 80 мм с минераловатным утеплителем и двумя сервисными дверями.

• Роботизированный комплекс: два 6-осевых робота Fanuc LR Mate 200iD/7L (или аналоги) на подиуме. Досягаемость — 911 мм, грузоподъемность — 7 кг.

• Вентиляция: взрывозащищенный приточно-вытяжной агрегат на 12 000 м³/ч (скорость потока 0,25 м/с, кратность воздухообмена 296 1/ч, двигатели 2 × 5 кВт с частотными преобразователями).

• Система фильтрации: потолочный фильтр M5, краскоостанавливающие фильтры G2 (лабиринтный) и G3 (стекловолокно), а также карманные фильтры G4.

• Нагрев и освещение: газовый теплообменник на 95 кВт с пластинчатым рекуператором (подогрев воздуха с −32 до −6 °C); взрывозащищенные светильники 750–1 000 лк и аварийный свет.

• Вспомогательные тоннели: тоннель обдува (7 300 × 1 500 × 2 700 мм) и тоннель выдержки (9 900 × 3 000 × 3 000 мм) с двумя циркуляционными взрывозащищенными вентиляторами по 3 000 м³/ч.

Камера сушки SPK-CB-12.4.3 и тоннель охлаждения Двухуровневый комплекс уличного исполнения на общей опорной площадке с обслуживающими лестницами и ограждением.

• Камера сушки: проходная необитаемая (12 300 × 3 600 × 2 600 мм), сэндвич-панели с минватой, фальшпол.

• Вентиляция и нагрев: два уличных взрывозащищенных агрегата по 18 000 м³/ч (кратность >300 1/ч, поток снизу вверх) и два газовых теплообменника по 130 кВт (+90 °C).

• Воздушные завесы: вентиляторы по 6 000 м³/ч на выходах сушки и охлаждения для отсечения горячих масс.

• Охлаждение: тоннель длиной 9 м; опционально устанавливается компрессорно-конденсаторный блок до 50 кВт.

Инженерные подключения (расчетные показатели)

• Природный газ: камера окраски — до 11 м³/ч (пик при −32 °C); камера сушки — до 40 м³/ч.

• Электроэнергия (3 × 380 В / 50 Гц): камера окраски без нагрева — до 18 кВт; камера сушки — до 25 кВт; тоннель охлаждения — до 15 кВт; ККБ — до 16,9 кВт; контроллер каждого робота (200–230 В) — около 1 кВт.

• Сжатый воздух: магистраль до 6 бар с фильтрацией и осушкой.

Главные преимущества решения

1. Единый конвейер: непрерывный цикл без перегрузки деталей снижает риск повреждения покрытия.

2. Резервирование: наличие ручного поста гарантирует продолжение работы даже при обслуживании роботов.

3. Энергоэффективность: частотное регулирование вентиляции и рекуперация тепла снижают расход газа и электричества.

4. Безопасность: полностью взрывозащищенное исполнение электрооборудования и вентиляции.

5. Экономия площади: двухуровневое размещение камеры сушки оптимизирует использование производственных площадей.

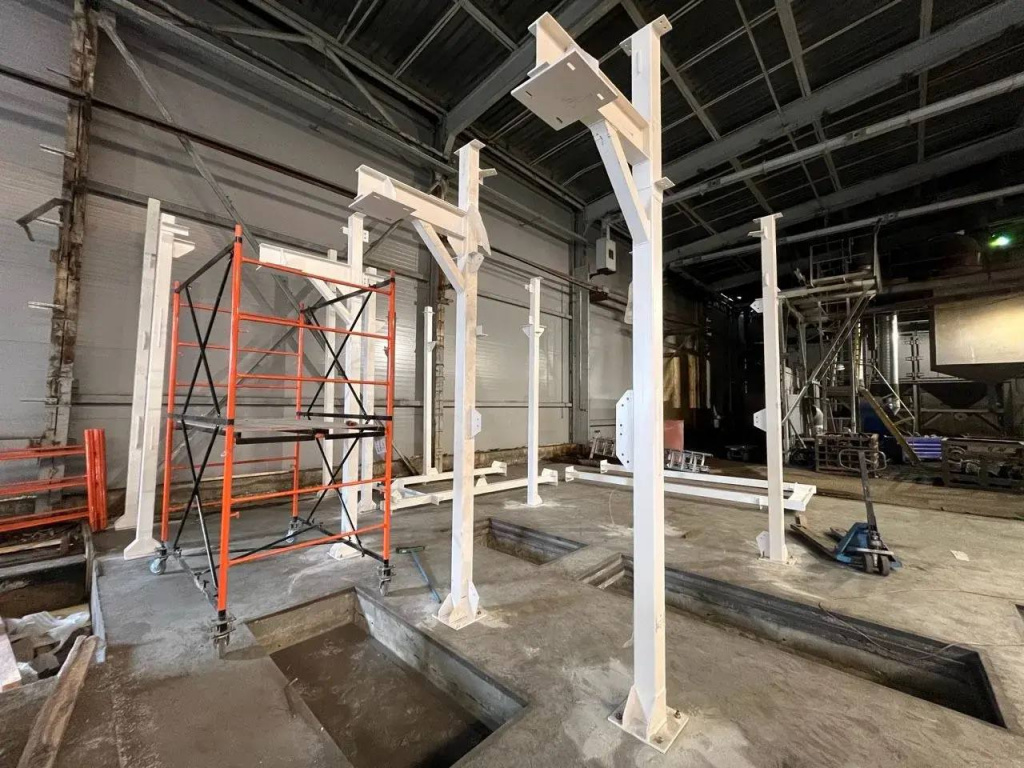

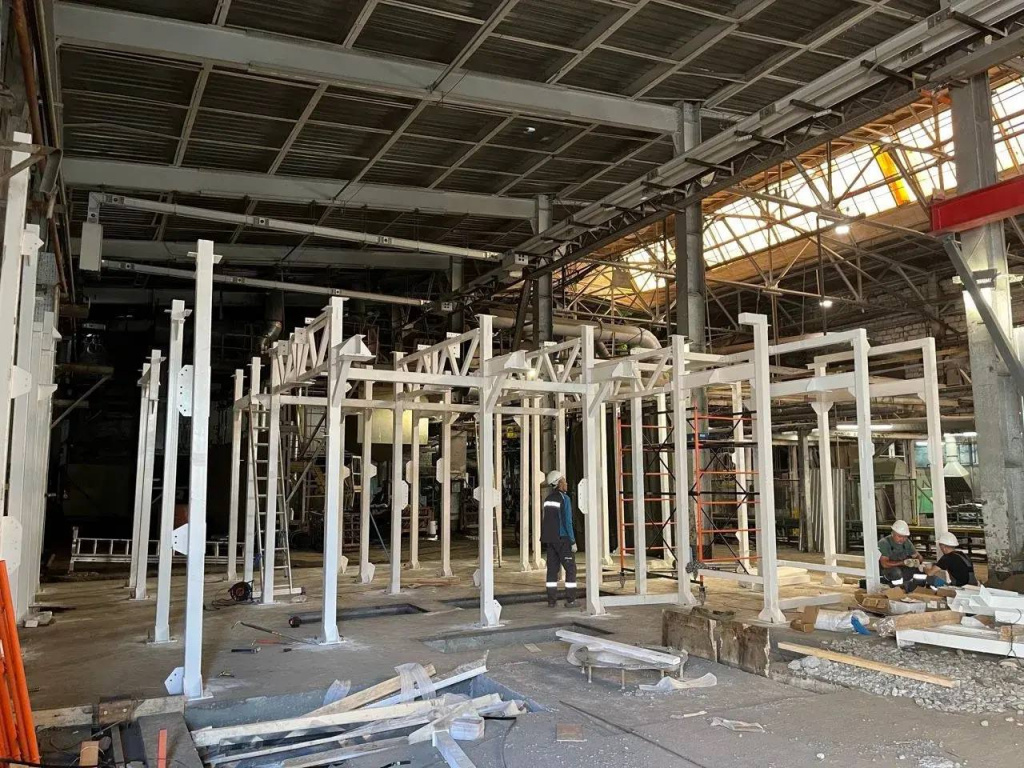

ФОТО РЕАЛИЗОВАННОГО ПРОЕКТА
